Биогазовая генераторная установка

Генераторная установка с газовым двигателем, работающая на биогазе, полученном из анаэробного сбраживания, свалки или сельскохозяйственных отходов, оснащенная газоочисткой, двигателем, генератором переменного тока и панелью управления для непрерывной рекуперации электроэнергии и тепла.

20-1500 Диапазон выходной мощности кВт

1500 об/мин Скорость двигателя

50-70% Диапазон содержания метана

Введение продукта

Биогазовая генераторная установка — это установка для выработки электроэнергии, в которой газовый двигатель с искровым зажиганием приводит в действие генератор переменного тока для выработки электроэнергии, используя биогаз в качестве топлива. Биогаз обычно производится в результате анаэробного сбраживания органических отходов, разложения на свалках или сельскохозяйственных отходов с содержанием метана от 50 до 70 процентов в зависимости от источника. В комплект входит линия подготовки газа для сероочистки, удаления влаги и регулирования давления, за которым следуют газовый двигатель, генератор переменного тока, система охлаждения и пульт управления, собранные как единое целое. Скорость двигателя устанавливается на уровне 1500 об/мин для мощности 50 Гц или 1800 об/мин для мощности 60 Гц, мощность варьируется от 20 до 1500 кВт в зависимости от модели. Пульт управления управляет запуском и остановкой двигателя, регулировкой подачи газа, возбуждением генератора, синхронизацией и функциями защиты. Установка применяется на объектах, где имеется биогаз, и может использоваться для компенсации приобретенной электроэнергии или подачи тепла за счет рекуперации тепла двигателя.

Основные преимущества

Использование биогаза

Преобразует биогаз, производимый на месте, в электроэнергию, сокращая объем сжигаемого или выбрасываемого газа и снижая потребление покупной электроэнергии.

Интеграция очистки газа

Обессеривание, удаление влаги и регулирование давления интегрированы в газовую рампу, кондиционируя сырой биогаз до того, как он попадет в двигатель.

Непрерывная работа

Газовый двигатель и генератор переменного тока настроены на непрерывную работу при стабильной подаче биогаза, поддерживая электропитание базовой нагрузки.

Вариант рекуперации тепла

Вода из рубашки двигателя и тепло выхлопных газов могут быть рекуперированы через теплообменники для подачи горячей воды или пара, что увеличивает общее использование энергии.

Поддержка параллельных операций

Несколько комплектов могут быть подключены параллельно для распределения нагрузки, а система управления поддерживает синхронизацию с существующей электросетью или другими генерирующими блоками.

Сокращение выбросов

Сжигание биогаза в управляемом двигателе снижает выбросы метана по сравнению с прямым выбросом, поддерживая работу предприятий с соблюдением ограничений по выбросам.

Характеристики продукта

Тип топлива

Биогаз из анаэробного сбраживания, свалочного газа или сельскохозяйственных отходов

Диапазон содержания метана

От 50 до 70 процентов, в зависимости от модели

Выходная мощность

От 20 кВт до 1500 кВт, в зависимости от модели

Тип двигателя

Четырехтактный газовый двигатель с искровым зажиганием.

Скорость двигателя

1500 об/мин для 50 Гц, 1800 об/мин для 60 Гц

Тип генератора переменного тока

Бесщеточный синхронный генератор переменного тока, одно- или трехфазный

Выходное напряжение

400 В, 480 В или другие значения по запросу.

Давление подачи газа

От 3 до 20 кПа на входе в двигатель, в зависимости от модели

Очистка газа

Десульфуризация, удаление влаги, фильтрация, регулирование давления

Метод охлаждения

Замкнутое водяное охлаждение с радиатором или выносным теплообменником

Панель управления

Контроллер на базе ПЛК с ЧМИ, автоматическим пуском и остановом, функциями защиты

Форма установки

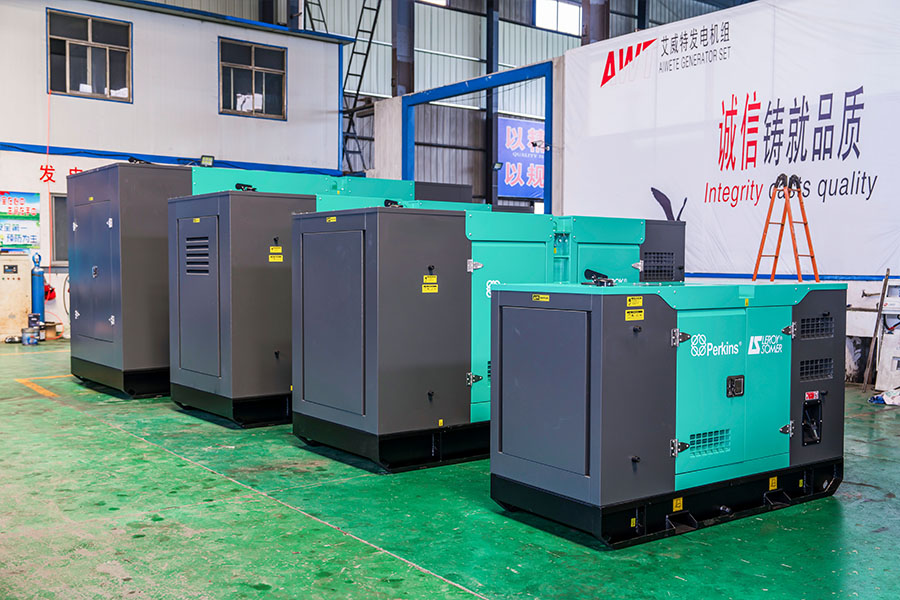

Открытая платформа, звукоизоляционный навес или контейнерный корпус

Сценарии применения

Станции очистки сточных вод

Производство электроэнергии с использованием биогаза, получаемого в результате анаэробного сбраживания осадков сточных вод, с необходимой газоочисткой.

Свалки

Производство электроэнергии из свалочного газа, собираемого через газодобывающие скважины, что снижает выбросы метана с объекта.

Сельскохозяйственные биогазовые установки

Производство электроэнергии из биогаза, получаемого из навоза скота, растительных остатков и других сельскохозяйственных отходов.

Производство продуктов питания и напитков

Производство электроэнергии из биогаза, получаемого из органических технологических отходов, и очистка сточных вод на предприятиях пищевой промышленности.

Переработка промышленных органических отходов

Производство электроэнергии на предприятиях по переработке промышленных органических отходов методом анаэробного сбраживания.

Комбинированное тепло и электроэнергия

Применения, в которых тепло двигателя рекуперируется для подачи горячей воды, пара или отопления в дополнение к электрической мощности.

Часто задаваемые вопросы и решения

Двигатель не запускается или запускается с трудом

Проверьте давление подачи биогаза на входе в двигатель, убедитесь, что газовый запорный клапан открыт, проверьте состояние свечи зажигания и проверьте напряжение пусковой батареи.

Выходная мощность двигателя ниже номинальной

Проверьте содержание метана в биогазе, проверьте настройку соотношения воздух-топливо, проверьте газовую рампу на предмет утечек и убедитесь, что нагрузка двигателя находится в пределах номинального диапазона.

Температура охлаждающей жидкости двигателя превышает норму

Проверьте уровень охлаждающей жидкости, осмотрите радиатор на предмет засора, проверьте работу термостата и убедитесь, что вентилятор охлаждения работает.

Давление масла в двигателе падает во время работы

Проверьте уровень масла, осмотрите масляный фильтр на предмет засорения, проверьте работу масляного насоса и убедитесь, что вязкость масла соответствует диапазону температур окружающей среды.

Сероводородная коррозия в газовой рампе

Проверьте работу установки десульфурации, замените среду десульфурации в соответствии с графиком и осмотрите компоненты газовой рампы на наличие коррозионных повреждений.

Попадание влаги в двигатель

Проверяйте блок удаления влаги, регулярно опорожняйте конденсатоотводчик и убедитесь, что температура газа находится в пределах спецификации точки росы.

На панели управления отображается код тревоги или отключения.

Прочтите код тревоги на HMI, обратитесь к руководству контроллера для конкретной неисправности и проверьте соответствующий датчик или цепь на наличие указанного параметра.

Примечания по эксплуатации

Перед запуском двигателя проверьте содержание метана в биогазе и давление подачи; Изменение состава влияет на стабильность горения.

Проверяйте уровень моторного масла и охлаждающей жидкости в начале каждой смены.

Замените средства десульфурации и фильтры в соответствии с графиком технического обслуживания.

Регулярно сливайте конденсат из газовой рампы, чтобы предотвратить перенос влаги.

Регулярно проверяйте газовую рампу на предмет утечек, используя при необходимости газовый детектор.

Замените свечи зажигания, масляный и воздушный фильтры в соответствии с графиком технического обслуживания.

Убедитесь, что место установки соответствует требованиям к вентиляции и зазорам, указанным в руководстве.

Убедитесь, что выхлопная система расположена вдали от воздухозаборников и помещений с людьми.

Записывайте рабочие параметры и историю сигналов тревоги для каждого запуска для диагностики неисправностей.
